作者: haiweix 时间: 2008-7-26 10:20 标题: VISTA 添加 SLIC 模块【多SLIC】【PCI类型】[开源]
免责声明：
本人致力于 BIOS 研究，纯属个人兴趣爱好，并不想从中牟取任何利益 ！
本人提供的方法和程序，也许有漏洞，仅供参考。
刷BIOS必然有风险，使用者必须自行承担该风险！
因为使用了本人提供的方法和程序而造成的任何损失，本人不承担任何责任。
本人提供的方法和程序是为了方便用户给BIOS添加SLIC功能，并非是为了鼓励使用盗版！
请在试用后24小时之内删除 ！如经济许可，请支持正版！
VISTA 添加 SLIC 模块【单、多SLIC】 都可以用于AWARD、AMI的BIOS。
使用该模块，无须担心空间不足的问题（因为被替换的PCI模块大小都在10KB以上）
操作流程
AMI系列（以ASUS P4P800-SE为例子）：
1、用MMTOOL 3.12打开ROM文件（记得ROM文件的后缀要为.rom），然后，点中“ID”中的20模块（有3个），然后，按“Browse”选择要解压的位置，然后按“Extract”解压。
2、用WINHEX搜索“PXE”、“NETWORK”、“ETHERNET”等字符串，如果搜索到任意一个，那个PCI ROM就是网卡的BOOT ROM了。
很明显,“RunLoc”为11AB:4320的那个PCI OPTION ROM就是网卡的BOOT ROM了。
AMI比AWARD方便的地方，就是根本不用查找它的VENDOR ID、DEVICE ID，你肯定某个PCI ROM是网卡的BOOT ROM，那就行了。看看MMTOOL 中的对应该PCI ROM的“RunLoc”，那个值就是VENDOR ID、DEVICE ID了：
本例子中：“RunLoc”=11AB:4320
VENDOR ID = 11AB
DEVICE ID = 4320
3、用ISA & PCI 模块替换SLIC工具【多SLIC专用】（下载：见楼下）来修改Multi-Add-SLIC.bin（下载：见楼下 Vista Multi-Add-SLIC Module【包括源代码】.rar）的VENDOR ID、DEVICE ID。
执行Multi-PCI.exe，按“Choose ISAPCI.BIN”，选择下载到的“Multi-Add-SLIC.bin”，在“Vendor ID”、“Device ID”输入上面找到的数据，然后按“Create ISAPCI.BIN FILE”就可以了！
4、然后，在MMTOOL中，点中“RunLoc”为11AB:4320的那个PCI OPTION ROM，点“Replace”，然后，按“BROWSE”选择修改后的add-slic.bin，然后按“Replace”替换。
5、记得点“Save Rom”保存ROM。
6、有些AMI BIOS是不能改动位置的，请慎用！
图片附件: 1.jpg (2008-7-26 10:20, 35.37 KB) / 下载次数 3513
http://hongmz.cn:8989/attachment.php?aid=27024&k=9acc7f0470540a004874c65fd2cbe7d1&t=1730874366&sid=T0yCtt
图片附件: 2.jpg (2008-7-26 10:20, 29.14 KB) / 下载次数 3390
http://hongmz.cn:8989/attachment.php?aid=27025&k=9aa1d8d2b4e64f60ee4083dcc8496383&t=1730874366&sid=T0yCtt
图片附件: 3.jpg (2008-7-26 10:20, 20.29 KB) / 下载次数 3495
http://hongmz.cn:8989/attachment.php?aid=27026&k=72c8f5f910705b63a37a8043d04f0616&t=1730874366&sid=T0yCtt
作者: haiweix 时间: 2008-7-26 10:24
AWARD系列以MSI K8MM-V 为例子：
1、解压下载到的BIOS：
2、将CBROM.EXE、W7142vms.160、Multi-Add-SLIC.bin（下载：见楼下）放到同一个目录下面，如C:\OEMSLIC\k8mmv下面。此时，在该文件夹的空白处按右键，选择创建快捷方式，在“请键入项目的位置”中输入“cmd”，然后按两次回车键就可以了。在新建的快捷方式处按右键，选择“属性”，然后将“快捷方式”的“起始位置”清空，按“确定”就可以了。
3、执行cmd.exe快捷方式（下面以cmd.exe来代替描述），输入：
cbrom W7142vms.160 /d
然后解压PCI模块：cbrom W7142vms.160 /pci extract
cbrom V1.55 [10/12/05 Release] (C)Phoenix Technologies 2001-2005
PCI ROM - - - [A] : pxeb.238
PCI ROM - - - : 6420r450.ROM
这里输入：a然后按回车键。
很明显，带PXEB字样的pxeb.238就是网卡的BOOT ROM了。如果不清楚的话，可以解压这两个模块，用WINHEX搜索“PXE”、“NETWORK”、“ETHERNET”等字符串，如果搜索到任意一个，那个PCI ROM就是网卡的BOOT ROM了。
4、在该模块中搜索“PCIR”（这个PCIR的位置，可以根据18H处的值（4000）来确定，它反过来写就是PCIR的偏移了（0040）），其后面的数据假设为YYXX BBAA形式，其中：
XXYY（注意都是倒写的）=VENDOR ID
AABB = DEVICE ID
从上面可以得出：
VENDOR ID = 1106
DEVICE ID = 3065
5、用ISA & PCI 模块替换SLIC工具【多SLIC专用】（下载：见楼下）来修改Multi-Add-SLIC.bin（下载：见2楼 Vista Multi-Add-SLIC Module【包括源代码】.rar）的VENDOR ID、DEVICE ID。
执行Multi-PCI.exe，按“Choose ISAPCI.BIN”，选择下载到的“Multi-Add-SLIC.bin”，在“Vendor ID”、“Device ID”输入上面找到的数据，然后按“Create ISAPCI.BIN FILE”就可以了！
6、执行以下命令来导入修改好的add_slic.bin：
cbrom W7142vms.160 /pci Multi-Add-SLIC.bin
此时，再执行一次：
cbrom W7142vms.160 /d
如果发现PCI ROM的数量多了一个，证明Multi-Add-SLIC.bin模块中的VENDOR ID、DEVICE ID没有修改好，需要重新检查以上的数据。只要正确了，肯定不会多出一个模块的！
有些特殊的BIOS，在导入add_slic.bin这步后，BIOS会出现异常，具体现象是用/D来查看模块，会发现只有system bios和另外2~3个模块在，剩余的模块都消失了。在这里提供一个解决的方法：
在导入add_slic.bin前，执行释放网卡BOOT ROM模块的步骤：
cbrom W7142vms.160 /pci release
如果有多个模块让你释放，记得选网卡BOOT ROM！！
然后再导入就可以了！
图片附件: 4.jpg (2008-7-26 10:24, 6.19 KB) / 下载次数 2978
http://hongmz.cn:8989/attachment.php?aid=27027&k=c1ba1563264d8bfc07f1e8a09c5af5b4&t=1730874366&sid=T0yCtt
图片附件: 5.jpg (2008-7-26 10:24, 28.75 KB) / 下载次数 2884
http://hongmz.cn:8989/attachment.php?aid=27028&k=994ef2657ec8a4a3a51adb1db7ccbd62&t=1730874366&sid=T0yCtt
图片附件: 6.JPG (2008-7-26 10:24, 11.95 KB) / 下载次数 2942
http://hongmz.cn:8989/attachment.php?aid=27029&k=5629e0b79f260520398c9cc1bcf71fb1&t=1730874366&sid=T0yCtt
图片附件: 7.JPG (2008-7-26 10:24, 15.96 KB) / 下载次数 3030
http://hongmz.cn:8989/attachment.php?aid=27030&k=f82565cf7f382bfce163643b5a0c09ea&t=1730874366&sid=T0yCtt
图片附件: 8.jpg (2008-7-26 10:24, 20.48 KB) / 下载次数 3019
http://hongmz.cn:8989/attachment.php?aid=27031&k=cffdfe5b1dbee62263fd02b076dbe9fc&t=1730874366&sid=T0yCtt
作者: haiweix 时间: 2008-7-26 10:24
刷完BIOS后必须要做的：
1、将修改后的该.rom文件刷进主板的CMOS后，重新开机，按DEL、F1、F2或者其他键进入CMOS设置，在“BOOT”（或其他类似的）菜单中，一定要将“ SLIC Mod”设置在“HARD DRIVE”的前面。按F10保存就可以了！
如果找不到“SLIC Mod”，如果有“LAN”、“NetWork”之类的与网络有关的字样，把它设置在“HARD DRIVE”前面。可能还要修改“Integrated Peripherals”（整合周边设备设定）中的“Onboard LAN Option ROM”设置为“Enabled”，如果没有的话，可以不用修改。
2、如果启用了该模块后，会黑屏（不是那种刷了BIOS就黑屏的情况），这时，仅需要在CMOS设置中将该模块禁用就行了。
解释：
①
替换的是网卡的BOOT ROM，它在被替换后，仅BOOT ROM不起作用了，网卡还是可以正常使用的。该BOOT ROM仅对无盘工作站之类的起很大的作用，绝大情况下我们是用不到的（或者说，仅网吧可能用到）
而且，现在出厂（包括2年前出厂）的主板，默认情况下，都是禁用BOOT ROM的，也就是说BOOT ROM一直都没有起作用。如果起作用的话，你会看到一堆的E文，然后就很郁闷的在那画面等待2分钟左右！！而且，你等来的结果是，什么作用都没有！
另外，如果是单独网卡的话，可以看到网卡的右上角一般是空的（RMB 100块以下的网卡），那里就是插一个专用芯片（RMB 5块）的，主要用来写BOOT ROM，还原卡也必须要用到这个芯片！！
②
以上的是针对主板集成网卡的情况写的，如果，你使用的是单独的网卡，可以参考下面的帖子（BY ZHAOLIANG）：
http://www.vistafans.com/thread-146268-4-1.html
34楼；该方法实质是：将模块同样刷进BIOS，只需要VENDOR ID、DEVICE ID对应网卡就行了！
如果你的单独网卡，上面有BOOT ROM专用的芯片，可以用与网卡对应的刷新工具，将VISTA 添加 SLIC 模块刷进去（有些网卡要改文件的大小，有些却不需要）
③
多SLIC的使用补充：开机后，如果是初次使用，只要有个可以正常使用的硬盘，会提示“Press F5 to Change ......”，这时按F5可以进入设置画面（简陋了点）。
如果你不修改，默认是使用ASUS的SLIC！
按F5后，可以选择显示“Press F5 to Change ......”这个信息，也可以选择不显示。
选择不显示后，如果想重新显示，可以这样做：
开机出现BIOS的自检画面后，按F5
作者: haiweix 时间: 2008-7-26 10:36 标题: VISTA 添加 SLIC 模块【PCI类型】
下载专用帖：
----------------------------------------------------------------------
--------------------------- 【多SLIC】------------------------------
下载[包括源代码] [更新日期：2007-6-5]
【2007-6-5-23-16】Vista Multi-Add-SLIC Module【包括源代码】.rar (19.8 KB)
[更新历史]
2007-6-5
修正了在某些带SATA RAID ROM的主板上，导致SATA RAID找不到硬盘的BUG。
具体为：在模块加载新的GDTR前，保存原来的GDTR，在模块运行后，再恢复回原来的GDTR。
2007-6-4
修改SLIC地址的生成机制（包括原生SLIC的地址）：直接使用PCI模块本身的SLIC表在物理内存的地址，添加到RSDT后面。
修改原理：PCI模块在被调用时，是处于未压缩状态的，在执行BOOTSTRAP的过程后，模块中所有的内容，并没有被擦除，即PCI模块中的内容，包括SIC表的内容还存在于内存中，并且该内容是完整的。此时，就可以将SLIC表所在的地址，添加到RSDT后面。
PCI模块所在的地址，具体可以参考ACPI标准（http://www.acpi.info）中的Sample Memory Map。
2007-5-23
修正了模块里面的SLIC表的内容，并添加了修正SLIC表的校验码的功能。
2007-5-22
在VISTAFANS首发Vista Multi-Add-SLIC Module
--------------------------- 【单SLIC】-----------------------
下载[包括源代码
] [更新日期：2007-5-18]
Vista Add-SLIC Module For AMI BIOS【包括源代码】.rar (9.43 KB)
[更新历史]
2007-5-18
由于部分AWARD主板的8800:AE00等区域是只读的，只能使用回原来的堆栈保存伪GDTR。
修正了原来堆栈操作的GDT_LEN数值错误的问题。
2007-5-17
修改了A20的重大BUG。因为A20在不同的主板下，在进入本模块时存在着关闭或者开启的状态，原来的代码没有作判断，所以会导致出错。
修改了GDTR中的参数。
2007-5-16
修改了保存伪GDTR的内容的方法，放弃使用不稳定的堆栈操作。
2007-5-15
在VISTAFANS首发Vista Add-SLIC Module For AMI BIOS。
--------------------------- --------------------------- --------------------------
--------------------------- --------------------------- --------------------------
fasmw167.rar是ASM编译器，与NASM的语法有很大的不同。
fasmw167.part1.rar (439.45 KB)
fasmw167.part2.rar (357.29 KB)
AMIBCP (7.0 、7.5 ）打包：
amibcp.rar (485.77 KB)
附件: 【2007-6-5-23-16】Vista Multi-Add-SLIC Module【包括源代码】.rar (2008-7-26 10:36, 19.8 KB) / 下载次数 4431
http://hongmz.cn:8989/attachment.php?aid=27032&k=2dd5ddb28effb8baae269eeca0e4cf6d&t=1730874366&sid=T0yCtt
附件: Vista Add-SLIC Module For AMI BIOS【包括源代码】.rar (2008-7-26 10:36, 9.43 KB) / 下载次数 4255
http://hongmz.cn:8989/attachment.php?aid=27033&k=f1217e53520c662700cf12dce8cee99f&t=1730874366&sid=T0yCtt
附件: fasmw167.part1.rar (2008-7-26 10:36, 439.45 KB) / 下载次数 4091
http://hongmz.cn:8989/attachment.php?aid=27034&k=bab992ae75951e6454a314ea08765a82&t=1730874366&sid=T0yCtt
附件: fasmw167.part2.rar (2008-7-26 10:36, 357.29 KB) / 下载次数 3955
http://hongmz.cn:8989/attachment.php?aid=27035&k=0c4c9e1a24f4764f90aa9bafb239feb7&t=1730874366&sid=T0yCtt
附件: amibcp.rar (2008-7-26 10:36, 485.77 KB) / 下载次数 4027
http://hongmz.cn:8989/attachment.php?aid=27036&k=60a6579fedad7f39b70242b191edf080&t=1730874366&sid=T0yCtt
作者: haiweix 时间: 2008-7-26 10:38 标题: 有关硬盘中，保存多SLIC的设置信息的位置的信息：
数据恢复之Fat篇.pdf
数据恢复之Fat篇.part1.rar (292.97 KB)
数据恢复之Fat篇.part2.rar (268.35 KB)
附件: 数据恢复之Fat篇.part1.rar (2008-7-26 10:38, 292.97 KB) / 下载次数 4067
http://hongmz.cn:8989/attachment.php?aid=27037&k=b35cbd0ebdf63e399bea50e7e4bca19f&t=1730874366&sid=T0yCtt
附件: 数据恢复之Fat篇.part2.rar (2008-7-26 10:38, 268.35 KB) / 下载次数 3995
http://hongmz.cn:8989/attachment.php?aid=27038&k=e2af6c3ab13803ddd7d8b558c5e723a2&t=1730874366&sid=T0yCtt
作者: ejun_2006 时间: 2008-7-26 11:34
很不错的东东 还是著名来源吧 作者第一步都声明了 呵呵！
作者: I小B黑M 时间: 2008-7-26 12:08
很强～
作者: wasjz 时间: 2008-7-26 13:22
好文章，收藏
作者: mickeylm 时间: 2008-7-26 14:01
收藏了！！！
作者: lliux 时间: 2008-7-26 14:27
看看，实际操作危险很大啊。
作者: xyfchris 时间: 2008-7-26 14:39
牛人，不过还是要谨慎。
作者: ejun_2006 时间: 2008-7-26 15:20
呵呵 只要是和bios修改有关的都要谨慎 如果是高手就搞吧
作者: plmxs 时间: 2008-7-26 16:18
楼主好强阿
作者: I小B黑M 时间: 2008-7-26 21:37
原帖由 lliux 于 2008-7-26 14:27 发表
看看，实际操作危险很大啊。
建议普通用户不要弄～
作者: ejun_2006 时间: 2008-7-27 07:34
普通用户刷bios 不是很懂的话 很容易出问题 而且不知道怎么还原
作者: haiweix 时间: 2008-7-27 10:02
刷机当然有风险了.
作者: ason 时间: 2008-9-6 04:24
楼主，你好！谢谢你！
很佩服你的水平与共享精神！
我有个问题想请教你，希望你百忙中抽空一答为盼：
我用的是INTEL 原厂主板的DG31PR，4G内存，前几天搞到82559网卡后狂刷以前版本的SLIC 模块，但选用SLIC启动后无法进入系统，今晚看到你的贴子，下载了你新的《Vista Add-SLIC Module For AMI BIOS》刷后，能进入系统，在成功导入证书后，启动激活，还是提示失败,我所用的激活密码是6F2D7-2PCG6-YQQTB-FWK9V-932CC及24J6Q-YJJBG-V4K4Q-2J8HY-8HBQQ，不知哪里出现问题，请高手指点一二为盼，谢谢！
作者: ason 时间: 2008-9-6 04:35

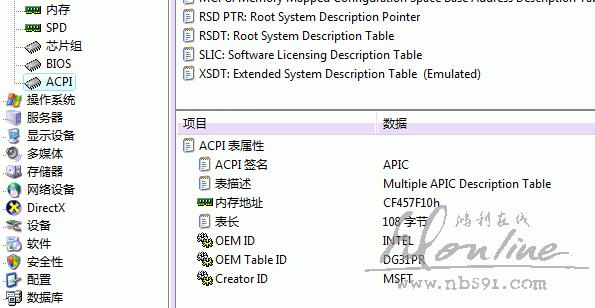

还有一点很重要的忘了说，就是everest中显示ACPI表长仅108字节。
图片附件: 1.gif (2008-9-6 04:35, 17.81 KB) / 下载次数 2776
http://hongmz.cn:8989/attachment.php?aid=29420&k=633a2aa83fc0bf9c525f91873e9da721&t=1730874366&sid=T0yCtt
